Atividades com Conversor A/D

Utilizando como base o exemplo do conversor A/D onde é realizada a leitura de tensão da saída variável de um potenciômetro de 0 a +5V
Apresentar as tarefas no hardware.

Atividade 1 – Voltímetro de 5V

Implemente o hardware para funcionamento do programa de exemplo do conversor A/D

Atividade 2 – Voltímetro de 12V

Monte um voltímetro que meça uma tensão entre 0 e +12V.

Atividade 3 – Potenciômetro

Implemente o programa para informar o valor do potenciômetro em Ω

Escolha um potenciômetro de qualquer valor e ajuste para aparecer no LCD o valor correspondente

Atividade 4 – LDR

Pesquise o funcionamento do LDR

• LDR - Wikipédia
• LDR - GTA UFRJ

• Ligue um divisor de tensão com um LDR
• Faça a leitura do divisor através do conversor A/D
• Crie 3 faixas de iluminação
• Baixa
• Média
• Alta
• Mostre o LCD o tipo de intensidade de acordo com a escala acima

 ou

Atividade 5 – Termômetro

Implemente um termômetro, utilizando o sensor LM35.

Como o LM35 possui o limite de 150ºC (saída com 1,5V), modifique o a tensão de referência positiva (VREF+).

Mostra no LCD a temperatura do sensor.

Dica de implementação para modificar a tensão de referência positiva (VREF+):

• Registrador ADCON1<4> (Bit 4)- VCFG2: seleção da +Vref
• 1: +Vref = AN3
• 0: +Vref = VDD
• Definir A3 – RA3/AN3/+Vref  como entrada no registrador TRIS

Atividade 6 – Leitura de 2 temperaturas

Faça a leitura de 2 sensores LM35 (AN0 e AN1).

Dica de implementação:

• Na função config_AD: Registrador ADCON1: AN0 -> AN0 + AN1
• Registrador TRIS: AN0 -> AN0 + AN1
• Laço while (1)
• Seleção AN0 pelo registrador ADCON0
• Leitura do A/D
• Mostrar valor no LCD
• Seleção AN1 pelo registrador ADCON0
• Leitura do A/D
• Mostrar valor no LCD

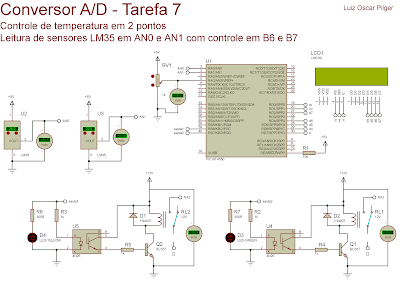

Atividade 7 – Controle de acionamento de ar condicionado em 2 pontos

Sensor 0 controla a saída Led 0 e uma carga (relé de +12V)

• Liga em 35ºC
• Desliga em 30ºC

Sensor 1 controla a saída Led 1 e uma carga (relé de +12V)

• Liga em 32ºC
• Desliga em 28ºC

Dica de implementação: faça os testes com a temperatura antes de mostrar ela no LCD.
